烧结机环冷机余热发电锅炉运行数据表

2021-12-27

1、余热锅炉烧结机机运行数据表

序号	项目	单位	备注
序号	项目	单位	实际值	备注
1	数量	台	1
2	烧结机有效面积	m2	132
3	利用系数	t/m2.h	1.37
4	主机作业天数	d	330
5	烧结矿年产量	104t/a	143
6	混匀矿耗量	kg/t矿	914
7	生石灰耗量	kg/t矿	72
8	焦粉耗量	kg/t矿	46
9	烧结机机速	m/min	1.8
10	烧结料层厚度	mm	650
11	高炉煤气耗量	Nm3/h	6500~7000
12	高炉煤气热值	kJ/Nm3	3500~4000
13	主抽风机风量	m3/min	13500
14	主抽风机风压	Pa	-15500
15	主抽风机功率	kW	5000
16	主抽风机实际运行电流	A	270	10kV 轴功率~

2、余热锅炉环冷机运行数据表：

序号	项目	单位	备注
序号	项目	单位	设计值	备注
1	数量	台	1
2	冷却面积	m2	170
3	环冷机入口矿料温度	℃	350~400
4	环冷机矿料处理量（烧结饼产量）	t/h	320~450
5	环冷风机台数	台	5
6	环冷风机功率	Kw	132
7	环冷风机运行	台	4~5
8	环冷风机运行电流	A	165	10kV 轴功率~
9	环冷风机设计风压	Pa	3600
10	环冷风机设计风量	Nm3/h	96000
11	环冷机料层厚度	mm	1400
12	热风烧结情况		无
13	一段烟罩内温度	℃	120
14	二段烟罩内温度	℃	65

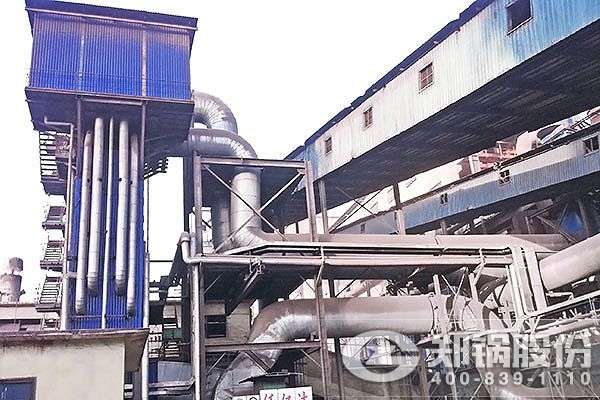

昆明钢铁烧结冷却机余热锅炉项目

项目地址：云南昆明
购买设备：烧结机余热回收锅炉
应用领域：冶炼厂
介质分类：蒸汽锅炉

昆钢两台130M2烧结机低温(300℃～400℃)烟气余热，过去仅少量用于生产蒸汽供生活及生产使用，余热利用率不足25%，大部分被排放。昆钢与北京某科技有限公司、银河正规官网股份等单位通过产学研合作，共同实施“5MW烧结机低温余热回收发电利用技术研究与示范”项目，应用高效热管换热技术、漏风治理技术、热水闪蒸技术、双压汽水发生系统、蒸汽蓄热技术等5项高效回收余热技术，将烧结机烟气余热锅炉用于发电，于2008年建成一座5MW低温余热发电站并投入运行，年发电量3688万度，折合标煤12908吨，年节约电费2028万元，余热利用率达70%以上，处于国内领先水平，实现了烧结烟气余热的有效利用。

目前该技术已在昆钢本部、红钢、玉钢得到推广应用，建成了4套烧结余热发电装置，总装机容量达20MW，已全部顺利投产。
