SHX（SHF）型循环流化床锅炉可燃无烟煤、贫煤、烟煤、煤矸石、链条炉渣、造气炉渣等劣质燃料以及含硫高地燃料，且能达到环保要求。分离器采用膜式壁形成分离器骨架，结构稳定。燃烧装置采用风帽密布，多孔形式，使布风均匀，流化质量均匀稳定。通过向炉内添加石灰石， 能显著降低二氧化硫的排放浓度，达到环保要求。

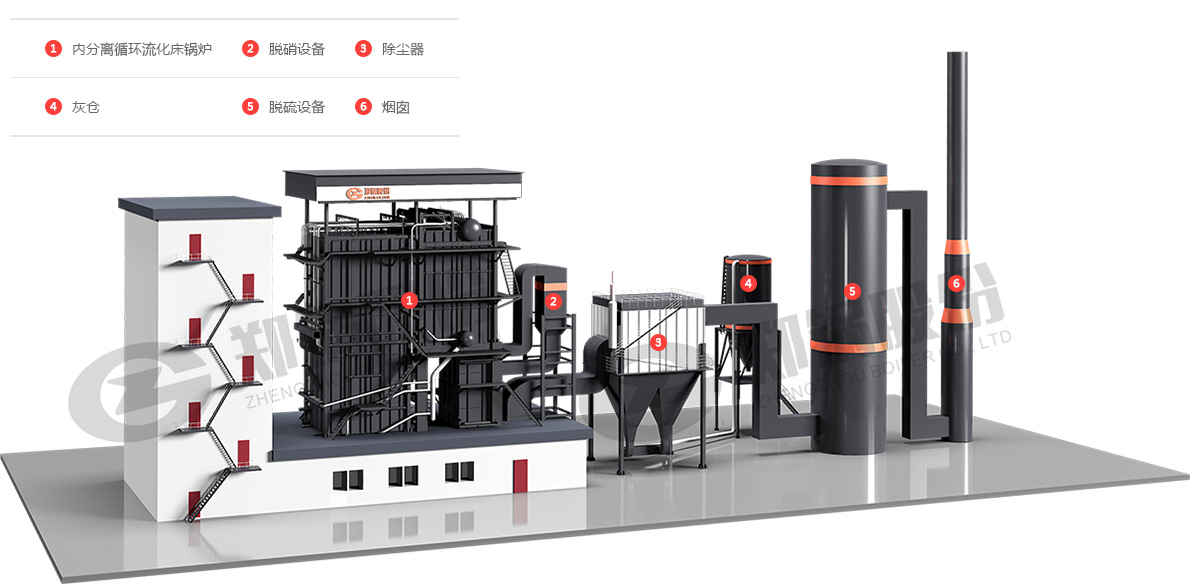

SHX（SHF）循环流化床锅炉采用双锅筒横置式结构，燃料由给煤机送入炉膛，与从等压风箱送来的空气混合燃烧，燃烧生成的烟气向上进入卧式旋风分离器，旋风分离器由三片膜式水冷壁组成，保证了分离器的可靠运行。烟气中飞灰由于惯性力被分离出来，经回料道由松动风送入炉膛进行循环燃烧，大大提高了燃烧效率。分离后的烟气从旋风分离器出口，由上至下通过U形烟道转弯,进一步分离烟气中的颗粒后，冲刷对流管束，然后进入钢管省煤器，省煤器为两级布置，烟气冲刷省煤器后进入空气预热器，最后经除尘器由引风机送入烟囱。
常用吨位：8吨/10吨/15吨/20吨/25吨/30吨/35吨/40吨/45吨/50吨/65吨/75吨SHX（SHF）水冷分离循环流化床锅炉
若你需要进一步了解该产品详情，欢迎填写以下表格，系统会实时提交您的信息至相应区域业务经理处，确保您的咨询得到及时反馈。
| 辅机系统 | 辅机系统机器组成 |
| 化水供水系统 | 软水、除盐水系统、除氧器、给水泵、水箱、加氨装置、加药装置 |
| 蒸汽（热水）系统 | 分汽（水）缸、减温减压器 |
| 燃料供应及制备系统 | 上煤机、皮带输煤机、破碎机、振动筛、电子皮带秤、电磁除铁器、双梨式卸料器、（煤仓、石灰石仓）、炉前给煤机等 |
| 烟风系统 | 鼓风机、引风机、烟囱等 |
| 排污（汽）系统 | 连排、定排、取样器、消音器 |
| 电控系统 | 普通控制、PLC控制、DCS控制 |
| 烟气净化系统 | 除尘器、脱硫装置、脱硝装置、气力输灰（灰仓）等 |
| 出渣系统 | 出渣机、输渣皮带、（渣仓）等、锅炉房内其它设备：换热器或发电设备 |
| 型号规格 | 额定蒸发量(t/h) | 额定蒸汽压力(MPa) | 额定蒸汽温度(℃) | 给水温度(℃) | 设计燃料 | 咨询价格 | 出厂方式 |
| SHX4-1.25-A | 4 | 1.25 | 194 | 105 | 烟煤 |  |
散装 |
| SHX6-1.6-P | 6 | 1.6 | 204 | 104 | 贫煤 | |
散装 |
| SHX8-2.5-H | 8 | 2.5 | 226 | 104 | 褐煤 | |
散装 |
| SHX10-2.5/450-AⅡ | 10 | 2.5 | 450 | 105 | 烟煤 | |
散装 |
| SHX12-2.5-W | 12 | 2.5 | 226 | 70 | 无烟煤 | |
散装 |
| SHX15-2.5-A | 15 | 2.5 | 226 | 105 | 烟煤 | |
散装 |
| SHX20-2.5-W | 20 | 2.5 | 226 | 104 | 无烟煤 | |
散装 |
| SHX25-2.5-AⅡ | 25 | 2.5 | 226 | 104 | 烟煤 | |
散装 |
| SHX30-2.5/400-W | 30 | 2.5 | 400 | 104 | 无烟煤 | |
散装 |
| SHX35-2.78/400-AⅡ | 35 | 2.78 | 400 | 104 | 烟煤 | |
散装 |
| SHX40-2.5/400-AⅡ | 40 | 2.5 | 400 | 104 | 烟煤 | |
散装 |
| SHX45-1.25/300-AⅡ | 45 | 1.25 | 300 | 104 | 烟煤 | |
散装 |
| SHX50-2.5/400-H | 50 | 2.5 | 400 | 104 | 褐煤 | |
散装 |
| SHX65-1.25-A | 65 | 1.25 | 194 | 104 | 烟煤 | |
散装 |
| SHX75-1.6/250-AⅡ | 75 | 1.6 | 250 | 104 | 烟煤 | |
散装 |
| 各类常见燃料热值、耗费量、成本分析与对比（基于1吨蒸汽锅炉计算） | ||||||||
| 燃料 | Ⅱ类烟煤 | 轻柴油 | 天然气 | 木屑 | 稻壳 | 秸秆 | 生物质成型颗粒 | |
| 燃料密度（kg/m3） 或（kg/Nm3） |
1200 | 850 | 0.741 | 130 | 120 | 80-100 （稻草-玉米） |
750 | |
| 低位发热量（KJ/kg） 或（KJ/Nm3） |
17693 | 42875 | 35590 | 13101 | 12689 | 16697 （玉米秸秆） |
18392 | |
| 锅炉热效率（%） | 80 | 95 | 96 | 88 | 87 | 90 | 90 | |
| 燃烧气体排放 | CO2 | 955 | 818 | 420 | 730 | 685 | 765 | 950 |
| SO2 | 11.8 | 14.2 | / | / | 0.2 | 0.1 | / | |
| NOx | 4.3 | 4.0 | 0.5 | 1.1 | 1.3 | 1.2 | 1.0 | |
| 市场价格（元/吨） | 600 | 7000 | 3.4 | 300 | 550 | 300 | 800 | |
| 燃料消耗量（kg/h） | 200 | 66.1 | 79.4 | 180 | 200 | 160 | 160 | |
| 燃料费用 | 120 | 462 | 269 | 54 | 110 | 48 | 128 | |
| 综合评价 | 35吨/时以上普遍适用 | 允许使用，属高成本 | 国家普遍推广 | 大多省市适用（推荐） | 大多省市适用（推荐） | 大多省市适用（推荐） | 大多省市适用（推荐） | |
