银河正规官网,银河集团网址登录

常见问题

汇总客户的常见锅炉故障问题、锅炉设备维修保养问题,旨在为客户提供切实的技术指导

如何对停用锅炉进行维护保养——湿法保护

  2017-02-14

湿法保护是指停炉期间用具有保护性的水溶液充满锅炉,以防止空气进行系统的一类保护方法,可以分为以下几种:

1、碱液法

即采用加碱液的方法,使锅炉中充满pH值达10以上的水溶液,使金属表面钝化,以防止溶解氧对金属的腐蚀。常采用氢氧化钠和磷酸三钠的混合液,停炉时间在三个月以内可用此法。

(1)、停炉后,首先将锅炉内外的污垢、水渣等清除干净,截堵与外界相连的管路;拆除汽水系统中所有的铜质部件或进行封堵隔离。

(2)、将氢氧化钠(用量为:4kg/m3)和磷酸三钠(用量为:1.5kg/m3)用软化水或凝结水溶解后加入锅炉内,并用泵将锅炉内的碱溶液循环均匀。

(3)、最好将炉水加热至105℃左右,以排除水中的氧等气体。然后关闭所有的门孔及阀门并保持无泄漏。

2、保持压力法

如锅炉停运时间较短(一周内),可对锅炉进行充压保养。小容量的锅炉可以利用锅炉的余压(0.05~0.1MPa),保持锅炉水温略高于100℃;

中 、高压锅炉可以在锅炉中充满合格的给水,用给水泵顶压,维持锅炉压力在0.5~1.0MPa左右。

关闭关汽水系统所有阀门,杜绝空气进入锅炉内。为了保持锅炉的压力和温度,可以定期在窑炉蒸发器下生微火,也可以定期用相邻窑炉的锅炉蒸汽进行加热。

如果发现锅炉的压力下降,应及时查明原因,并用给水泵顶压至规定压力。

3、亚硫酸钠保护法

亚硫酸钠是一种还原剂,在碱性溶液中可以与氧很好的反应,从而防止氧对金属的腐蚀。其方法是在碱液法的基础上添加亚硫酸钠。一般要求保持水中亚硫酸钠过剩量10~30mg/L。

4、氨水法及氨-联氨法

锅炉停用时间较长使用此方法。锅炉停用后,放尽炉水,拆除或隔离系统中的铜部件,充入用凝结水或给水配制的浓度为700~800mg/L的氨水溶液;或锅炉停用后不放水,直接充入氨水和联氨。使锅炉内水质pH值在10~10.5之间,联氨的过剩量应达到200mg/L。 药液用泵打入系统内,并循环至均匀,待锅炉均匀的充满保护液后,关闭各阀门。停炉期间整个系统应严密无泄漏,以防止空气进入。

用此方法,当锅炉要重新投入运行时,应将保护液全部排放干净,并进行彻底冲洗。点火后应先从向空排汽门排汽,直到蒸汽中的氨含量小于2 mg/kg时方可送汽,以免蒸汽中的氨浓度过大腐蚀凝汽器铜管。

5、充氮法

锅炉充氮法可以不放水湿法进行,也可以空锅炉干法进行。由于氮气很不活跃,无腐蚀性,当锅炉充有一定压力的氮气后可以阻止氧气进入。对于结构较复杂的锅炉,有的部位积水不容易放干净,不宜用干法保养,可以用充氮法。

其方法是:停炉前将充氮的管路接好,当锅炉的压力降至0.15Mpa左右时,用氮气瓶经临时管路向锅炉汽包及省煤器等处送氮气。具体要求如下:

(1)氮气纯度在99%以上;

(2)空锅炉充氮气时,锅内氮气压力应在0.15Mpa以上;湿法充氮气前最好在锅炉中加入适量的联氨,并用氨水调锅炉水pH值在10以上;

(3)充氮时,锅炉汽水系统内所有阀门都应关闭,并使锅炉保持严密不漏;若有泄漏立即消除,以免氮气因泄漏而消耗过大和难以维持氮气压力。

停炉保护方法的选择

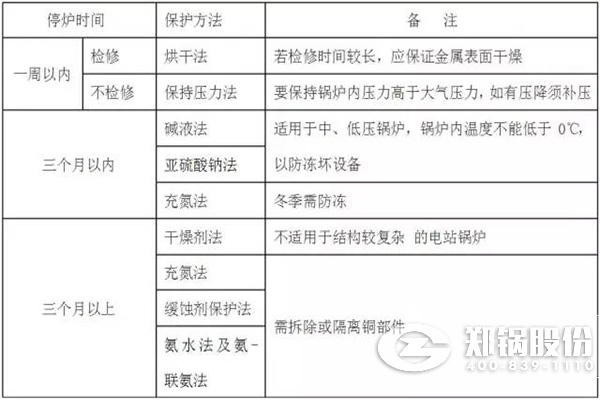

停用锅炉的保护,应根据锅炉结构、停用时间及防腐要求等来选择,现将上述各保护方法汇总于下表供参考:

停炉的湿法保护

相关产品

水泥窑余热发电锅炉
水泥窑余热发电锅炉 (水泥窑纯低温窑尾余热发电锅炉) 了解详情 咨询报价
危废焚烧余热锅炉
危废焚烧余热锅炉 (危险废弃物垃圾焚烧余热发电锅炉) 了解详情 咨询报价
焦化余热回收利用锅炉
焦化余热回收利用锅炉 (炼焦厂烟气余热发电锅炉) 了解详情 咨询报价
钢铁冶炼余热发电锅炉
钢铁冶炼余热发电锅炉 (钢铁冶炼余热发电锅炉) 了解详情 咨询报价
郑 锅 股 份

始于1945年的银河正规官网股份,由郑州锅炉厂改制而来,主营产品:烟气余热锅炉、燃油燃气锅炉、生物质锅炉、燃煤锅炉,银河正规官网股份拥有国家A级锅炉制造许可证,是中国锅炉行业的先锋,也是迄今为止历史悠久的传统装备制造企业之一。

银河正规官网股份服务热线

400 - 839 - 1110

联系邮箱

sales@zgboilers.com
快速获得技术支持和详细报价

欢迎填写以下表格,完善您的产品需求、联系方式、设备使用地等信息,我们将快速反馈您的购买咨询。您还可以通过在线咨询,电子邮箱和电话与我们联系,我们的客户服务团队将进一步为您提供优质服务。

姓名:
电话:
产品:
详情:
咨询热线
在线客服
银河正规官网
